Kolonni ta' l-azzar reżistenti għar-riħ-(jew kolonni tar-riħ) huma membri ta' tagħbija vertikali ddisinjati apposta-istallati fil-ħitan tat-tarf jew mal-ħitan tal-gable ta' bini industrijali u mħażen kbar. Il-funzjoni primarja tagħhom hija li jassorbu l-ispinta ġġenerata mill-pressjoni tar-riħ laterali fuq il-faċċata tal-bini u jittrasferixxu b'mod sikur dawn il-forzi għall-pedament u s-saqaf.
Definizzjoni tal-Kolonna Reżistenti tar-Riħ tal-Azzar-
Kolonni ta' l-azzar li jirreżistu r-riħ-l-azzar (imsejħa wkoll kolonni ta' l-azzar kontra-ir-riħ) huma membri strutturali vertikali speċjalizzati ddisinjati biex jirreżistu u jittrasferixxu tagħbijiet orizzontali tar-riħ f'bini ta' l-azzar imfassal minn qabel-. Jintużaw ħafna f'workshops tal-istruttura tal-azzar, imħażen, u bini industrijali tal-qafas tal-portal.
B'differenza mill-kolonni tal-frejm li jġorru t-tagħbija-prinċipali, il-kolonni tal-azzar-reżistenti tar-riħ huma installati primarjament fit-truf tal-gable tal-bini tal-istruttura tal-azzar. Il-karatteristiċi mekkaniċi ewlenin tagħhom huma definiti b'mod ċar:ma jġorrux tagħbijiet tal-gravità vertikali mis-saqaf jew mill-art. Id-disinn strutturali huwa dirett esklussivament lejn forzi tar-riħ orizzontali, li jservi biex inaqqas id-drift laterali tal-ħajt u jistabbilizza s-sistema ġenerali tal-ħajt tal-gable.
Il-mogħdija tat-trasferiment tat-tagħbija f'kolonni reżistenti-riħ:fl-oqsfa tal-portal, tagħbijiet tar-riħ li jaġixxu fuq il-parti t'isfel tal-kolonna reżistenti għar-riħ-jiġu trasferiti mill-bażi tal-kolonna sal-pedament. Tagħbijiet li jaġixxu fuq il-parti ta 'fuq huma trasferiti għall-qafas riġidu, imbagħad imwassla permezz ta' vireg ta 'l-irbit u bracing orizzontali lejn il-quċċata tal-kolonna tal-qafas, u fl-aħħar mill-aħħar trażmessi lill-pedament permezz ta' bracing tal-kolonna jew membri oħra ta 'trasferiment tat-tagħbija.

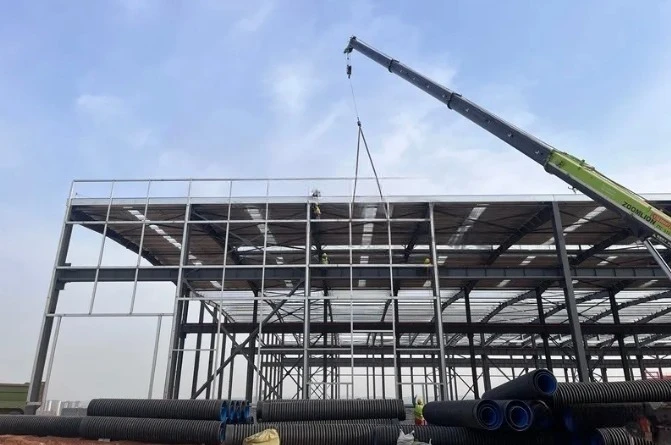

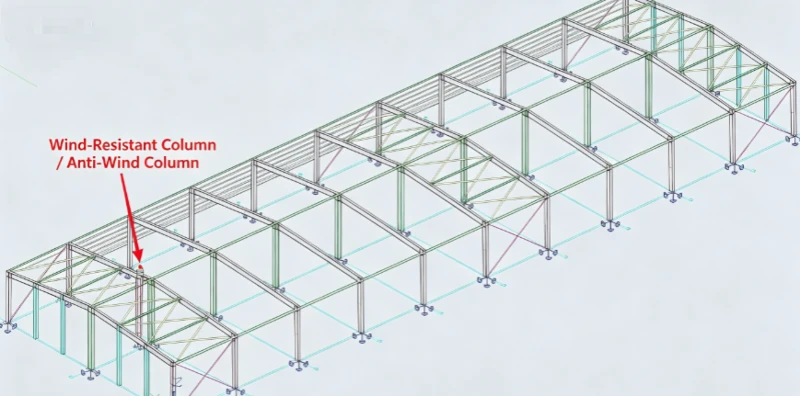

Bħala komponent awżiljarju tal-qalba tas-sistema tal-qafas tal-portal ta' l-azzar ta'-gauge ħafif, kolonni reżistenti għar-riħ- huma karatteristika standard ta' strutturi ta' l-azzar ta'-span twil-inġinerija minn qabel,tindirizza b'mod effettiv il-kwistjoni tal-instabilità strutturalifil-bini ta 'ħitan gable taħt pressjoni qawwija tar-riħ.
Komponenti tas-Sistema Tlesti tal-Kolonna tar-Riħ tal-Istruttura tal-Azzar
Kolonni tar-riħ tal-istruttura tal-azzar mhumiex membru tal-azzar wieħed iżda pjuttost sistema strutturali kompluta u kkoordinata li tirreżisti r-riħ-. Il-komponenti kostitwenti tiegħu huma kif ġej:
Komponenti Strutturali Primarji
Profil tal-kolonna tar-riħ:tipikament sezzjoni H-, sezzjoni I-, jew sezzjoni strutturali vojta (HSS), dimensjonata biex tirreżisti t-tgħawwiġ laterali u d-deformazzjoni.
Pjanċa bażi:pjanċa tal-azzar ħoxna wweldjata mal-qiegħ tax-xaft tal-kolonna biex tqassam it-tagħbijiet.
Boltijiet tal-ankri:boltijiet ta' l-azzar heavy-duty-inkorporati fis-sieq tal-konkrit biex jirreżistu-forzi qawwija ta' uplift tar-riħ u shear li jiżżerżqu.
Konnessjoni ta 'fuq (ċappetta / ġonta li tiżżerżaq):konnessjoni slotted jew socket-tip li tgħaqqad il-quċċata tal-kolonna tar-riħ mal-irfid tas-saqaf, u b'hekk tippermetti li s-saqaf jgħaddi minn spostament vertikali mingħajr ma jittrasferixxi tagħbijiet tal-gravità għall-kolonna tar-riħ.
Tfassil Sekondarju u Konnessjonijiet
Ċineg tal-ħajt (C jew Z purlins):membri orizzontali li jifirxu bejn kolonni tar-riħ biex isostnu l-pannelli tal-ħitan ta 'barra.
Sag vireg/ tie rods:jistabbilizza l-purlins u jipprevjeni l-buckling tat-torsjoni taħt il-pressjoni tar-riħ.
Boltijiet tal-konnessjoni/weldjaturi:boltijiet ta'-qawwa għolja u weldjaturi strutturali li jassiguraw il-komponenti f'qafas unifikat.
Funzjonijiet ewlenin tal-Kolonni tar-Riħ tal-Azzar Anti-
1.Tagħbijiet tar-riħ li jirreżistu
Bħala parti mill-istruttura tal-bini, kolonni reżistenti-riħ huma ddisinjati biexjiflaħ tagħbijiet-ikkaġunati mir-riħ, jipprevjenu kwistjonijiet ta 'sikurezza bħal inklinazzjoni jew kollass ikkawżat minn forzi tar-riħ li jaġixxu fuq il-bini.
2.Distributing forzi tar-riħ
Il-quċċata tal-kolonna hija pin-konnessa mat-travu tas-saqaf (jew irfid tas-saqaf) permezz ta 'pjanċa tar-rebbiegħa jew pjanċa tat-tarf, b'toqba slotted tipikament 20 mm akbar mid-dijametru tal-bolt ipprovdut fil-konnessjoni. Dan id-dettall jittrasferixxi porzjon tal-forza tar-riħ 'il fuq lejn is-sistema ta' bracing orizzontali tas-saqaf filwaqt li jippermetti li l-qafas riġidu prinċipalijgħaddu minn 20–40 mm ta’ deflessjoni vertikalimingħajr ma timponi tagħbija fuq il-kolonna anti-reżistenti. Il-bażi tal-kolonna hija ankrata mal-pedament, u tittrasmetti l-forza tar-riħ li jifdal direttament mal-art.
Dan jifforma mogħdija sħiħa tat-tagħbija ta' "wkollha girt → riħ-kolonna reżistenti → saqaf / pedament."Dan l-arranġament iqassam b'mod effettiv il-forzi tar-riħ, inaqqas il-piż tat-tagħbija fuq partijiet oħra tal-bini, u jsaħħaħ ir-reżistenza ġenerali tar-riħ tal-istruttura.
3.Żamma tas-sistema tal-kisi tal-ħajt
Taħt kundizzjonijiet tar-riħ ta' Beaufort Forza 10 ekwivalenti, id-deformazzjoni ta' ħajt tal-gable mingħajr kolonni anti-reżistenti tista' taqbeż il-limitu speċifikat tal-kodiċi-b'aktar minn ħames darbiet. B'kolonni anti-reżistenti ta' cross-sezzjoni xierqa installati, id-deformazzjoni tista' titnaqqas għal mill-inqas 3 mm - ferm taħt il-kodiċi-limitu permess ta' 15 mm. Danitaffi b'mod effettiv id-deformazzjoni, il-vibrazzjoni u l-qsim ta' pannelli tal-ħitan, purlins tal-ħitan, u kisi tal-ħitan ta' barra kkawżati mir-riħ-, biex b'hekk tiġi evitata ħsara sekondarja lill-invilupp tal-bini waqt avvenimenti ta 'riħ severi.
4.It-titjib tal-istabbiltà strutturali ġenerali
Billi tillimita l-ispostament laterali fit-tarf tal-gable (tipikament tikkontrolla l-angolu tad-drift sa 1/150), il-kolonni reżistenti għar-riħ mhux biss itejbu l-ebusija tal-ħajt tat-tarf- iżda jiffunzjonaw ukoll bħala parti mis-sistema ta 'bracing lonġitudinali, u jgħinu biextelimina s-sensazzjoni ta 'tbandil strutturali u r-riskju ta' instabbiltà ġenerali taħt kundizzjonijiet kumplessi tar-riħ.
🛠️ Aħna konformità stretta mal-AISC/Eurocode għall-kalkolu tar-riħ-tagħbija-Ikkuntattjanaissa għal soluzzjoni kompletament konformi, reżistenti għar-riħ{0}}adattat!
Applikazzjonijiet Komuni ta' Kolonni Kontra-Riħ
Impjanti industrijali u workshops:partikolarment bini ta' l-azzar b'għoli sinifikanti u b'firxiet ċari kbar.
Imħażen kbar u ċentri tal-loġistika:bini ta' pjan-miftuħ bi spazji interni kbar li m'għandhomx ħitan diviżorji trasversali interni.
Swali tal-isport u swali tal-wirjiet:bini pubbliku b'soqfa għoljin u użu estensiv ta 'ħitan tal-purtieri tal-ħġieġ jew pannelli tal-ħitan ħfief fit-truf tal-gable.
Differenzi Ewlenin: Kolonna tar-Riħ tal-Azzar vs Kolonna Prinċipali tal-Qafas tal-Azzar
F'xenarji ta 'inġinerija u akkwist ta' l-istruttura ta 'l-azzar barranin, kolonni tar-riħ ta' l-azzar li jħawdu mal-kolonni tal-qafas prinċipali huwa wieħed mill-iżbalji tad-disinn l-aktar komuni. Iż-żewġ tipi ta 'kolonni ta' l-azzar għandhom differenzi essenzjali fil-ġarr tal-forza, l-installazzjoni, id-disinn u l-funzjoni.
| Dimensjoni | Kolonna Prinċipali tal-Qafas tal-Azzar | Kolonna tar-Riħ tal-Azzar |
|---|---|---|
| Mekkanika | Membri P-M (Membri Assjali u Flexural Magħquda):simultanjament jirreżistu tagħbijiet ta 'gravità vertikali sostanzjali (saqaf, tagħmir, borra) flimkien ma' forzi orizzontali. | Membri Flexural:jirreżistu biss l-imbottatura tar-riħ orizzontali u ma jipparteċipawx fid-distribuzzjoni tat-tagħbija tal-gravità vertikali. |
| Post | Jinsabu fil-bajjiet lonġitudinali tal-bini, li jsostnu t-travi tal-medda primarja. | Iinstallati b'mod indipendenti fil-ħitan tal-gable tal-bini(ħitan tat-tarf). |
| Konnessjoni | Il-quċċata tal-kolonna tipikament timpjegakonnessjoni riġidajewgusset-pjanċa rinfurzata konnessjoni. | Il-parti ta' fuq tal-kolonna tuża konnessjoni ta' spostament-akkomodazzjoni(toqba slotted / pjanċa tar-rebbiegħa), filwaqt li l-bażi tal-kolonna hija ġeneralmentpin-konness. |
| Disinn | Dimensjonijiet kbar-sezzjonali, kontroll strett tal-proporzjon ta 'slenderness, uriżerva ta 'saħħa għolja. | -Sezzjoni trasversali iżgħar, ottimizzata għas-sensittività tat-tagħbija-riħ, li ssegwiproporzjon għoli ta' ebusija-għall--piż. |
Tipi ta 'Disinn Strutturali ta' Kolonni tar-Riħ Gable
Is-sistema strutturali ta 'kolonni reżistenti għar-riħ gable- hija primarjament klassifikata skond it-tip ta' konnessjoni fil-bażi tal-kolonna mal-pedament u fil-quċċata tal-kolonna għas-sistema tas-saqaf (irfid tas-saqaf / travu tas-saqaf). It-tliet sistemi strutturali mainstream komunement adottati fl-industrija huma kif ġej:
Tip ta' Travu Cantilever
Karatteristiċi tal-kostruzzjoni:il-bażi tal-kolonna hijakonnessi b'mod riġidumal-pedament, filwaqt li l-quċċata tal-kolonna hija konnessa mal-irfid tas-saqaf permezz ta 'pjanċa tar-rebbiegħa (jew pjanċa ta' konnessjoni flessibbli).
Karatteristiċi mekkaniċi:Il-kolonna tar-riħ nnifisha tiffunzjona bħala raġġ kbir tal-cantilever vertikali,jirreżisti b'mod indipendenti t-tagħbijiet kollha tar-riħ orizzontalitrasferiti mill-ħajt u jittrasmettuhom direttament lill-pedament.
Xenarji applikabbli:bini industrijali tqil-tradizzjonali jew twil-.
Tip ta 'Raġġ Sempliċement Appoġġjat
Karatteristiċi tal-kostruzzjoni:il-bażi tal-kolonna hijapin-konnessmal-pedament, filwaqt li l-parti ta' fuq tal-kolonna hija konnessa mas-sistema tas-saqaf permezz ta' pjanċa tal-konnessjoni tat-toqba-slotted jew pjanċa tar-rebbiegħa.
Karatteristiċi mekkaniċi:Il-kolonna tar-riħ ma taqsamx forzi vertikali ujirreżisti biss il-piż proprju-u t-tagħbijiet tar-riħ orizzontali. It-tagħbijiet tar-riħ huma trasferiti permezz tal-ġonta tal-brilli fil-quċċata tal-kolonna għas-sistema ta' bracing orizzontali tas-saqaf.
Xenarji applikabbli:strutturi ħfief ta' l-azzar ta'-kejl jew bini ta'-qafas ħafif b'kapaċità ta' akkomodazzjoni ta' spostament għoli-.
Tip ta' Kolonna Strutturali
Karatteristiċi tal-kostruzzjoni:il-kolonni tar-riħ huma rranġatibħala parti integrali tas-sistema tal-istruttura tal-azzar tal-gauge tad-dawl tal-qafas tal-portal-.Il-bażi tal-kolonna tista' tkun jew pin-konnessa jew imqabbda b'mod riġidu, filwaqt li l-parti ta' fuq tal-kolonna tkun iwweldjata b'mod riġidu jew imbarrat mar-rafter tas-saqaf.
Karatteristiċi mekkaniċi:Tagħbijiet tas-saqaf vertikali u tagħbijiet tar-riħ orizzontali humamaqsuma b'mod konġunt mill-qafas riġidu prinċipali u l-kolonni tar-riħ, biex b'hekk jitnaqqas il-mument tal-liwi fit-tarf-raġġ tas-saqaf tal-bajja.
Xenarji applikabbli:workshops moderni tal-azzar tal-qafas tal-portal tal-gauge tad-dawl-.
Bħala sieħeb professjonali ta 'l-istruttura ta' l-azzar tiegħek, nagħmlu aktar milli sempliċement ifornu komponenti; aħna nwasslu soluzzjonijiet ta 'inġinerija ottimizzati. Ibbażat fuq il-kodiċi tar-riħ lokali tiegħek, il-firxa tal-bini, u l-baġit, aħna se nqabblu b'mod preċiż l-aktar sistema ta 'konnessjoni affidabbli għall-proġett tiegħek, niżguraw li kull membru strutturali jiġi utilizzat għall-potenzjal sħiħ tiegħu.
Jekk tipprijoritizza l-kost-effettività u l-veloċità tal-kostruzzjoni:Tip Sempliċement Appoġġjathija l-aqwa rakkomandazzjoni tagħna. Joffri grad għoli ta' tolleranza ta' installazzjoni u jservi bħala l-punt ta' referenza tal-industrija għall-workshops standard tal-azzar-gauge ħafif.
Jekk teħtieġ servizz ta' krejn tqil jew medda ta'-twil żejjed:Tip ta' Travu Cantileverjiżgura li l-forzi tal-ħitan tal-gable ma jinterferixxux mas-sistema tas-saqaf, u jipprovdu konfini aktar robusti għal proċessi industrijali interni kumplessi.
Jekk inti timmira li timminimizza t-tunnellaġġ tal-azzar:Tip ta' Kolonna Strutturaliinaqqas is-sezzjonijiet trasversali tar-raġġ-permezz ta' distribuzzjoni preċiża tal-forza, li tirrappreżenta l-inkarnazzjoni ta' sistema ta' qafas tal-portal ta'-prestazzjoni għolja.
Ikkonsulta l-Esperti Tagħna għall-Perfett Waħħal tal-Kolonna tar-Riħ
Għaliex Agħżel is-Soluzzjonijiet tagħna tal-Kolonna Reżistenti għar-Riħ tal-Azzar?
Konformità Globali u Disinn Ottimizzat
Noffru soluzzjonijiet ta 'disinn flessibbli li jkopru t-tnejnSistemi girt Inset u Bypass. It-tim tal-inġinerija tagħna jistinka biex jallinja d-disinji ma 'kodiċijiet internazzjonali ewlenin bħalAISC, Eurocode, jew AS/NZS. Billi nanalizzaw it-tagħbijiet tar-riħ speċifiċi tas-sit-u l-faxex tal-bini, aħna nimmiraw li nipprovdu soluzzjonijiet strutturali siguri filwaqt li nsegwu effiċjenza tal-materjal ottimizzata u kost-effettività.
Għoli-Fabbrikazzjoni ta' Preċiżjoni u Effiċjenza ta' Installazzjoni
Lieva avvanzataMakkinar CNC u qtugħ ta 'preċiżjoni, aħna niffukaw fuq it-titjib tal-eżattezza dimensjonali ta 'kull komponent. Il-biċċa l-kbira tal-komponenti jutilizzaw travi ta'-kwalità għolja H-b'kontrollgalvanizzar bis-sħana-dip, immirat lejn it-titjib ta'-durabilità fit-tul f'ambjenti ta'-riħ qawwi u korrużivi.
BIM-Integrated Detailing & Technical Support
It-tim tal-inġinerija tagħna jista 'jipprovdiDettall BIM (eż., Tekla jew Revit)biex tiffaċilita koordinazzjoni aħjar bejn kolonni tar-riħ, rafters, u sistemi ta 'kisi. Mill-provvista ta 'tpinġijiet dettaljati ta' nodi għal gwida teknika għal kuntratturi barranin, aħna nimmiraw li ngħinu lill-klijenti jissimplifikaw il-ħinijiet tal-kostruzzjoni u jnaqqsu l-ispejjeż ta 'koordinazzjoni.
Ippakkjar ottimizzat u Loġistika Globali Affidabbli
Biex nindirizzaw l-isfidi ta'-transitu marittimu fuq distanzi twal, nimpjegawbennieni tal-azzar rinfurzati jew imballaġġ protettiv personalizzatiddisinjati biex itaffu r-riskji ta' ħsara mill-ħabta u l-korrużjoni tal--melħ tal-baħar. Billi bbażat fuq esperjenza estensiva ta 'kunsinna globali, nintegraw il-fabbrikazzjoni, l-ippakkjar u l-loġistika internazzjonali biex nipprovdu katina ta' provvista affidabbli mill-fabbrika tagħna sas-sit tal-proġett tiegħek.
Ippakkjar u Kunsinna tal-Kolonna tar-Riħ tal-Azzar
Protezzjoni tal-wiċċ:ikopri l-uċuħ esposti tal-azzar b'kisja kontra-sadid jew kontra l--korrużjoni. Applika trattament protettiv għal żoni ta' konnessjoni bil-makna jew kritiċi bl-użu ta' materjali reżistenti għall-ilma u{3}}reżistenti għall-impatt bħal fowm EPE jew tgeżwir tal-plastik oħxon.
Strapping u xkaffar:waħħal kolonni medji għal kbar b'mod sod fuq xtillieri tat-tbaħħir tal-azzar iwweldjati b'mod robust. Uża l-irbit tal-wajer b'ħafna punti b'kuttunar protettiv bejn saffi f'munzelli biex tevita ż-żliq.
Żgurar ta' partijiet żgħar:uża l-iwweldjar tat-tack biex tehmeż ġewż, jew ippakkja boltijiet, parentesi u shims maħlula f'kaxxi li ma jgħaddix ilma minnu jew ta 'l-azzar ittikkettati b'mod ċar li huma mwaħħla mal-pallet prinċipali.
Ikkonsulta magħna biex tikseb kolonna reżistenti għar-riħ-tal-azzar
| Isem tal-Oġġett | Kolonna tar-Riħ Fabbrikata |
| Materjal Prinċipali | Q355B |
| Wiċċ | Shot blasting (Sa2.5), żingu-applikazzjoni ta' primer b'ħafna u pittura ta' topcoat tal-polyurethane |
| Fabbrikazzjoni | Qtugħ, Tħaffir, Iwweldjar tal-Kanal ta' Penetrazzjoni Sħiħa |
| Servizz | Disinn, Fabbrikazzjoni u Installazzjoni |
| Nistgħu nagħmlu kwotazzjoni skond it-tpinġija jew il-ħtieġa tal-klijent; (daqs skond it-tul/wisa/għoli u l-veloċità tar-riħ), li joffri tpinġija tad-disinn b'xejn u t-tpinġijiet dettaljati kollha għall-installazzjoni. | |
| Softwer tad-disinn: Auto CAD, PKPM, MTS, 3D3S, Tarch, Tekla Structures (Xsteel) V12.0.etc | |
| Ippakkjar | Skond il-ħtieġa tal-klijent |
| Tagħbija f'40/20GP, 40HQ jew 40OT |
FAQ:
Nista 'nneħħi l-kolonni tar-riħ biex tiffranka l-ispiża tal-kostruzzjoni?
Le. Kolonni reżistenti-riħ huma komponenti strutturali essenzjali għall-bini tal-azzar prefabbrikat. It-tneħħija tagħhom se tikkawża deformazzjoni eċċessiva tal-ħajt, tbandil strutturali, u anke riskji ta 'kollass taħt tagħbijiet qawwija tar-riħ, jonqsu milli jilħqu l-istandards internazzjonali tas-sigurtà tal-bini.
Liema hija aħjar, inset girt jew bypass girt sistema ta 'kolonna tar-riħ?
Is-sistema tal-bypass girt hija aktar popolari għal proġetti standard ta 'fabbrika u maħżen minħabba installazzjoni konvenjenti u dehra pulita; is-sistema girt inset hija aktar adattata għal proġetti b'fetħiet kumplessi tal-ħitan u rekwiżiti ta 'sikurezza għolja.
Kolonni reżistenti għar-riħ jeħtieġu trattament galvanizzat?
Iva. It-trattament tal-galvanizzazzjoni jipprevjeni b'mod effettiv il-korrużjoni tal-azzar, jiżgura stabbiltà strutturali fit-tul-, u huwa speċjalment meħtieġ għal bini industrijali kostali, umdu u barra.
